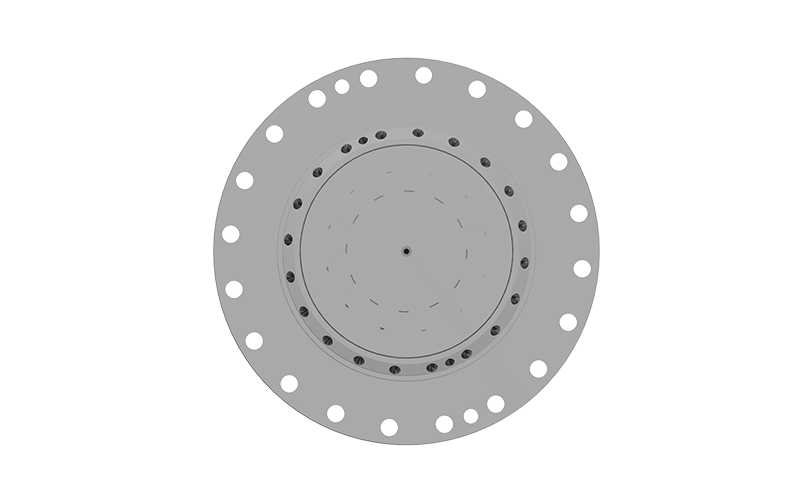

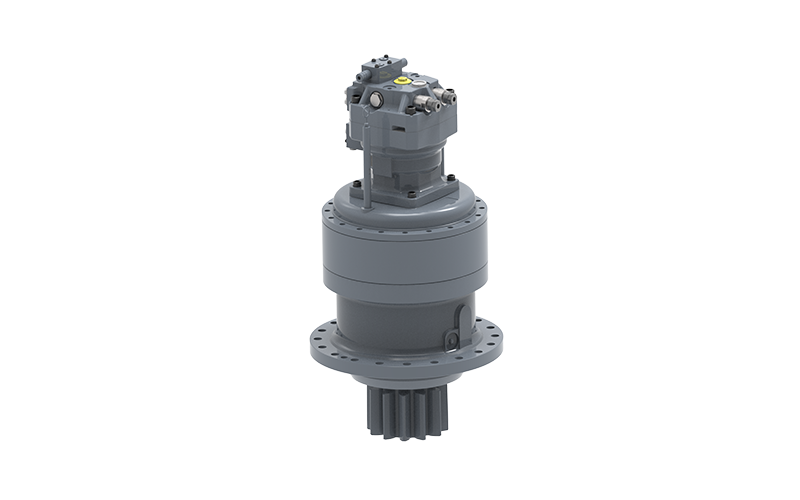

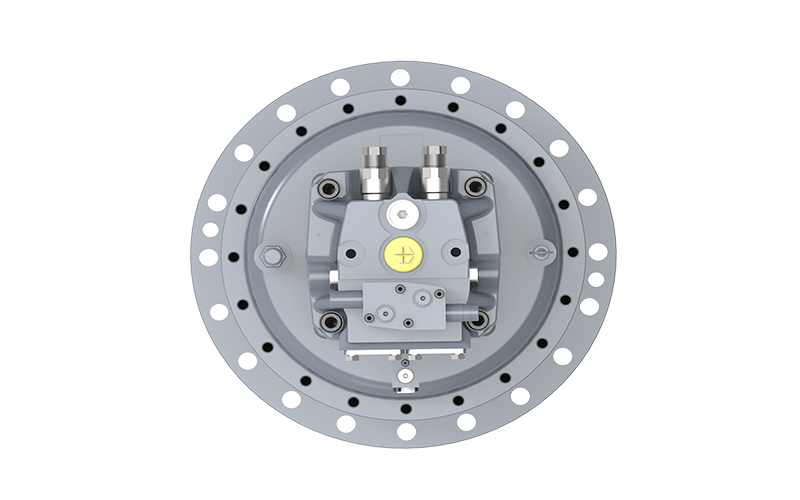

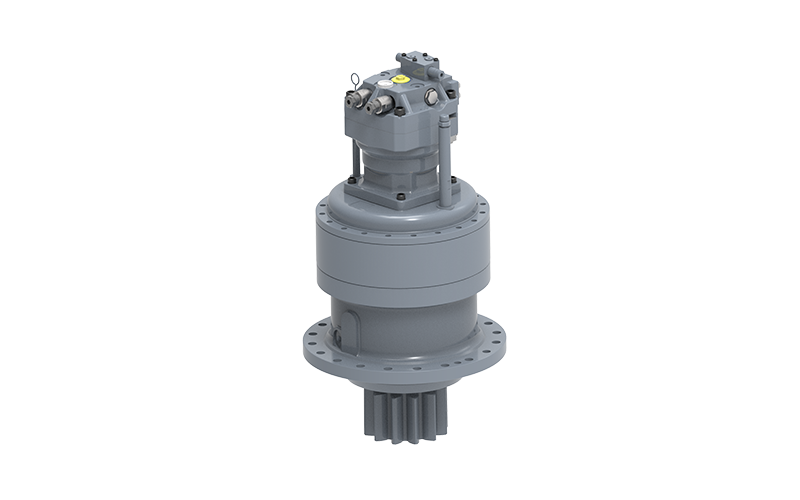

产品概述
回转马达采用02系列技术路线，结构紧凑，能量密度高，客户安装空间的自由度更高。特有的旋转体结构，具有较高的耐压等级，搭配不同速比减速机，为客户提供更宽的速度和扭矩选择。同时具有启动扭矩高的特点，满足客户特定工况需求。
产品优势
快速的控制响应.
高功率密度高。
主要适用于挖机回转马达。
产品规格
| 规格 | GS02H | GS04H | GS06H | GS12H | GS12H | GS14H | GS16H | GS16H | GS20H | GS23H | GS25H | GS27H | GS29H | GS32H | GS32H |
| 适用吨位(t) | 6 | 8 | 13 | 21 | 21 | 23 | 24-26 | 24-26 | 24-26 | 37 | 95-100 | 50 | 100 | 130-150 | 130-150 |
| 最大排量(cc/rev) | 30.5 | 46.8 | 65 | 135 | 155 | 165 | 165 | 180 | 180 | 180 | 249 | 249 | 249 | 249 | 210 |
| 最高运行转速(rpm) | 72 | 88 | 100 | 90 | 90 | 90 | 90 | 90 | 71 | 71 | 70 | 60 | 60 | 56 | 100 |
| 额定压力(bar) | 216 | 230 | 245 | 270 | 245 | 270 | 310 | 285 | 255 | 315 | 285 | 270 | 285 | 295 | 350 |
| 壳体许用压力(bar) | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| 制动扭矩（额定压力下）(N·m) | 2691 | 3601 | 8464 | 16608 | 16608 | 16633 | 16608 | 20530 | 25855 | 25855 | 32017 | 37044 | 37044 | 39514 | 49164 |
| 输出扭矩(N·m) | 2434 | 3336 | 5074 | 11614 | 12100 | 14216 | 16298 | 16346 | 18418 | 22752 | 24612 | 26978 | 28476 | 31441 | 31460 |
| 传动比（i） | 23.2 | 19.4 | 20 | 20 | 20 | 20 | 20 | 20 | 25.2 | 25.2 | 21.8 | 25.2 | 25.2 | 26.9 | 26.9 |
| 重量（近似）（液控，壳体液压油排空）(kg) | 60 | 77 | 119 | 234 | 234 | 299 | 320 | 335 | 419 | 414 | 575 | 562 | 582 | 595 | 705 |
备注：产品参数及图片仅供参考；如有变动，不另行通知。
